1.基本看法
恋人的气息是从不失职的温柔路标，我们总能够在一群人中一眼看到自己的恋人；同样，恋人的声音也总是那么奇异，在鼎沸的人声中那么清晰。听到TA的声音后，其他一切声音都已经被屏障了，一声入耳，再无其他。
这就是人所谓的定向拾音的能力，虽然这个例如不那么适当。现实上这是经常听说的“鸡尾酒会效应”，指的是人能够在重大的升学情形中将注重力集中到某小我私家身上，并且忽略掉配景噪声和其他人的声音。这是人的听觉选择能力，涉及到双耳结构以及重大的大脑处置惩罚机制。
2.实现原理和方法
现在，使用麦克风模拟这种定向拾音能力，已经有了一定的效果。从实现方法上来看，可以分为单通道麦克风和多通道麦克风（麦克风阵列）两种方法。
2.1 单通道麦克风
使用单通道麦克风实现定向拾音，指的是接纳单指向性麦克风拾取简单偏向声音。麦克风的指向性指的是麦克风从指定偏向拾取声音，包括心型、超心型、全向星和8字型等拾音模式。
2.1.1 心型模式
拾音模式一个心型的图案，通常被用在事情室录制人声中，是歌手较喜欢的麦克风。适用于不想拾取观众的声音或者从监控器中传出的声音。在事情室中，使专心型麦克风可以有用的降低围绕声和麦克风反射回来的声音。拾音模式如图1所示。理论上说，这种心型模式的拾音前后比可抵达20dB以上，现实测试效果显示，常见的信心模式麦克风能抵达10dB已经是很好的体现了。
图1 心型拾音模式
这种指向性的麦克风的拾音模式如图2所示，在舞台上它们能够更好的收录主唱的声音，并且阻挡周围乐队的声音，其弱点是也会收录一些麦克风后面的声音。这就意味不应该将你的监听音箱放在眼前（一样平常情形下120或者240度的位置较好）。超心型话筒的指向性比心型更窄，特殊适合近距离拾音。
图2 超心型模式
2.1.3 全向型模式
这就是常见的无指向性麦克风，对所有角度都有相同的迅速度，这意味着它可以从所有偏向平衡地拾取声音。这种麦克风完全没有指向性，不可用于定向拾音的场合。

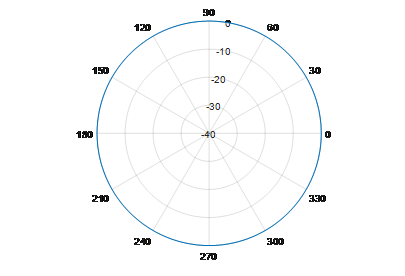

图3 全向型模式
2.1.4 8字型模式
顾名思义，8字型麦克风的拾音形状类似数字8，也叫双心型麦克风或也被叫做是双指向形，它们通常被用在事情室而不是现场，并且大部分此类麦克风都是铝带式麦克风。它们以前方和后发拾取声音，而不是从两侧。这种是在正面和背面较迅速左右测不敷迅速，由于这种指向类型的话筒对来自话筒正前方和正后方的音频信号具有同样高的迅速度，可是对来自话筒侧面的信号不太敏感。
图4 8字型拾音模式
接纳单通道麦克风实现定向拾音，可以实现一定水平上的定向效果，但对其他偏向上的滋扰抑制能力是远远不敷的。我们只想听到TA的声音，但这种单指向性的麦克风做不到这一点，圈外人、第四者以致更多的声音都会不可阻止地走漏进来。因此，需要接纳更好的设计计划，即多通道麦克风（麦克风阵列）计划，实现更好的定向拾音效果。
2.2 麦克风阵列计划
麦克风阵列是由凭证特定的拓扑结构漫衍在空间的多个麦克风组合而成。与单个麦克风相同，麦克风阵列为一个整体，仍然可以看作一个重大的传感器，作为声音与拾音系统的接口�？�；但差别的是，麦克风阵列不但可以获得声音信号的时域信息还可以获得空域信息。麦克风阵列信号处置惩罚的主要目的是尽可能地使用空时信息来提高吸收端信号的质量。
在使用麦克风阵列对语音信号举行处置惩罚的生长历程中，爆发了许多阵列结构，包括结构相对简朴的直线阵列、平面阵列以及重大的三维球阵列。图5给出了N个麦克风等间距直线阵列的模子，θ为声源的方位角。
图5 直线阵列模子
在定向拾音中，直线阵列是较常见的结构。对应两种拾音模式：端射和宽边模式。简朴地说，端射模式的拾取偏向是阵列轴线偏向，而宽边模式拾取的方法是与阵列轴线笔直的偏向。
2.2.1 端射模式
较常见的端射模式实现方法为微分麦克风阵列，有时间也称为差分麦克风阵列。差分阵列体现的是空间声压的差别性，声压的一阶差分可以由两个相近安排的全向麦克风输出相减获得，同理，N个麦克风可以获得声压的N-1阶差分。
下面以图6所示的两麦克风组成的差分阵列为例，先容差分阵列的定向拾音模式的设计思绪。两麦克风组成的差分阵列，对应的是阶次为1，有两个设计约束条件：
1.在目的偏向无失真（θ=0°时，拾音增益为1）；
2.在0°＜θ≤180°的规模内保存一个零陷。

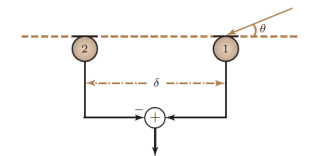

图6 一阶差分阵列
令
体现麦克风阵列的导向矢量，以图6所示的阵列为例，导向矢量为
设计目的就是为两个麦克风选择合适的权重
，知足上面的两个约束条件，即
以心型模式为例，可求解获得权重h(ω)：
对
取泰勒近似，可将上式近似改写为
并与麦克风1的信号相减之后，再举行一个低通滤波的效果。显然，差分麦克风阵列体现的是一种“延迟相减”的思绪，将不希望拾取的信号通过相减的方法抵消掉。GSC要领由两条支路组成，如图7所示，上面的支路牢靠波束形成器（Fixed Beamformer，FBF）支路，一样平常由DSB算法实现，用以增强目的偏向信号，抑制其他偏向的滋扰；下面一条支路由壅闭矩阵（Blocking Matrix，BM）和自顺应滋扰抵消器（Adaptive Interference Canceler，AIC）两部分组成，壅闭矩阵用以获得目的信号零陷位置的参考噪音信号，该信号与DSB输出中的噪音信号相关，自顺应滋扰抵消器使用该参考噪音信号预计DSB输出中的噪音信号，并从DSB输出信号中减去该预计信号，获得波束形成输出信号。

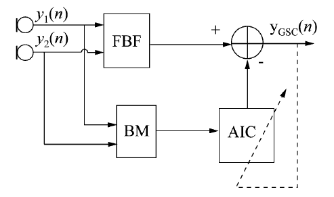

图7 GSC算法结构
在二元麦克风小阵列中，由于两个阵元间距较小，它们的脉冲响应函数可以近似的以为是相等的或者其差别可以忽略不计。由图6可知，第二个麦克风相关于第一个麦克风的目的信号相位差为
，DSB要领就是对两路麦克风信号举行时间上的对齐（即频域的相位赔偿），对应DSB输出为：
壅闭矩阵BM凭证如下方法界说：
盘算语音保存先验概率：
其中，
体现频点k所对应的相位差，即
体现取相位。需要注重的，相位差
需要解卷绕到(-π,π]的区间中。
体现相位差阈值，fs体现采样频率（Hz）。思量到相邻频点之间保存高度的相关性，因此，可以对相邻频点的语音保存概率举行平滑，提高频率盘算效果的准确性和相邻帧之间效果的一连性。平滑后的各频点语音保存先验概率如下所示：
其中，w(i)，i=0,1,...,I-1体现Gammatone滤波器系数，I为Gammatone通道的数目，典范值为I=20或40等，凭证详细需求而定。凭证下式举行盘算：
体现两路通道的信号均值。Hi(k),i=0,1,...,I-1体现Gammatone滤波器曲线的采样值。
作为单通道语音信号，凭证常见的噪声谱预计要领，如最小值追踪要领等，盘算
对应的噪声功率谱，用λ(k)体现。盘算后验信噪比：
求语音保存的先验概率的均值，以此作为判断单帧信号是否保存语音的一个标识：
求语音不保存后验概率q(k)：
体现先验概率均值的阈值，与拾音规模角度的巨细有关系，当确定了拾音规模角度之后，方可确定这个阈值。
体现后验信噪比的最大值，取4~5之间的值，可取得较好的调试效果。盘算处置惩罚后的语音：
3.应用
定向拾音手艺的应用较量普遍，较常见的应用场合是外地扩声。在外地扩声中，由于定向拾音手艺可以压制某个偏向上的声音，因此可以将播音装备安排在这个偏向，能够很洪流平上抑制可能爆发的啸叫，从而解决困扰外地扩声的较大问题之一，在课堂、会场等扩声场景中都有很大的应用潜力。别的，该手艺在保存角色疏散录音要求的场合也都有潜在的应用空间。
