显然 ，若是只有一只耳朵事情 ，一定是无法判断声音来自何方了。
麦克风阵列是指由两个或多个麦克风凭证一定的几何结构排列而成的阵列。凭证拓扑结构差别 ，麦克风阵列可以分为匀称线性阵列、非匀称线性阵列、非线性阵列、环形阵列、平面阵列、立体阵列等。

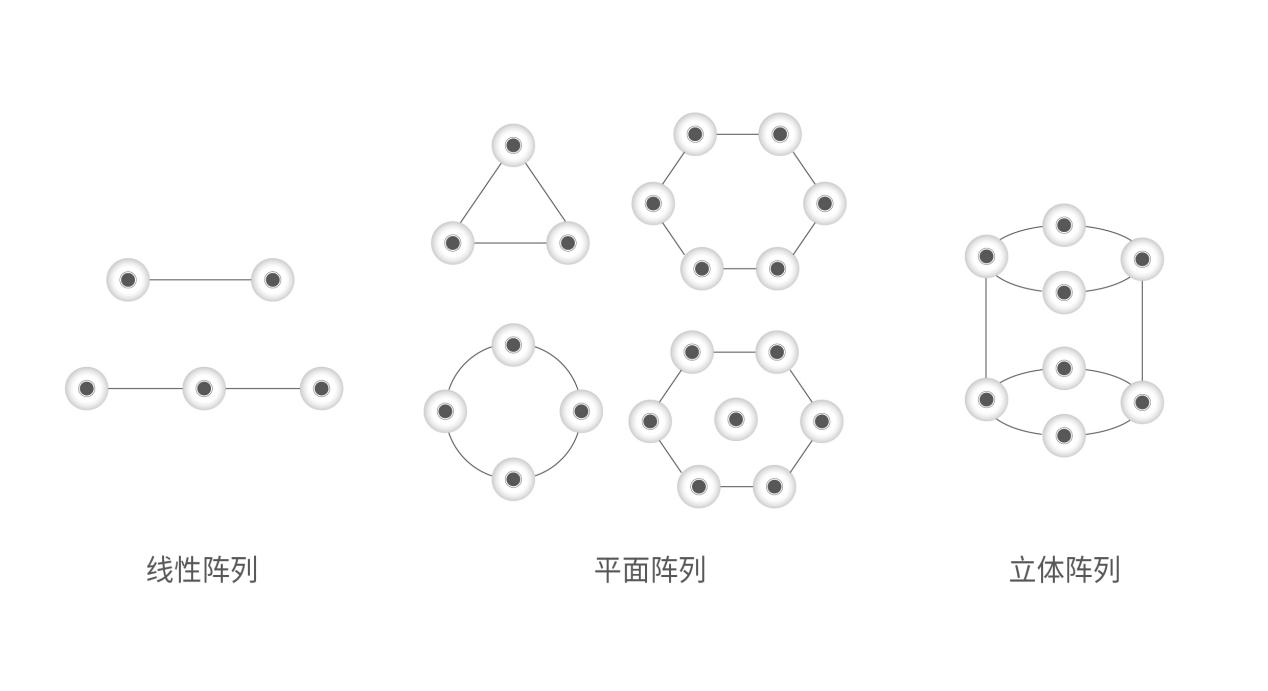

阵列类型
线性阵列可以定位一个角度 ，即只能定位方位角 ，无法定位仰角。平面阵列可以定位方位角和仰角 ，适用性更强 ，但也意味着更重大的盘算 ，无法举行定距。立体阵列既可以定向也可以定距。

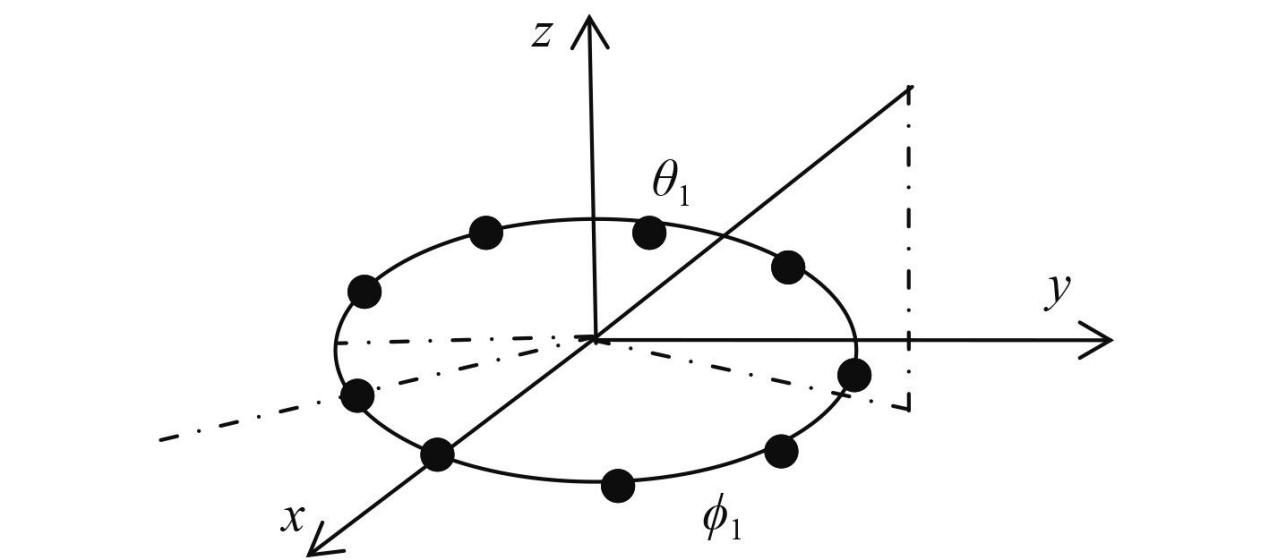

圆形坐标定向示例（θ1---俯仰角 ，φ1---方位角）
现在线性阵列清静面阵列是常见的两类阵列。线性阵列常见于聚会拾音、课堂吊麦等 ；平面阵列在智能音箱、声学照相机等装备中更为常见。立体阵列见于反偷袭手系统。

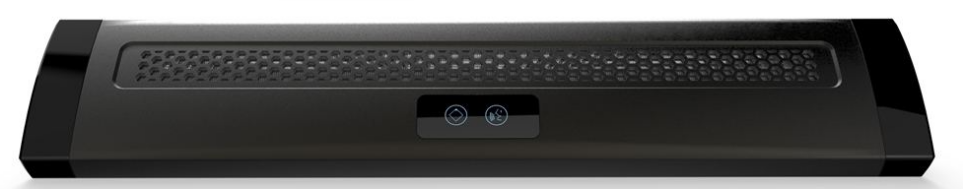

桌面线性麦克风阵列

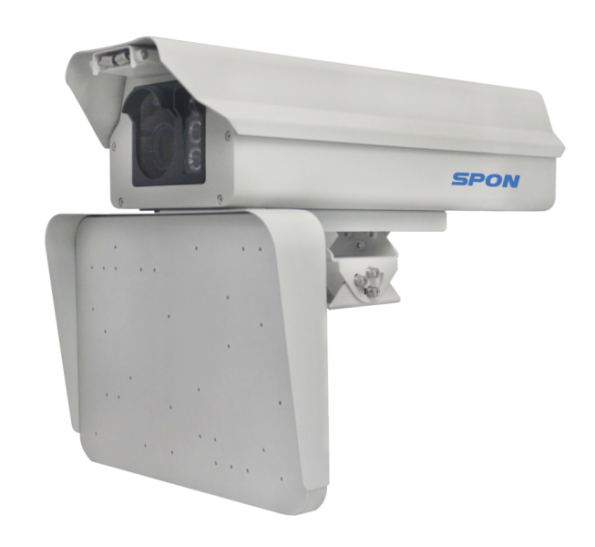

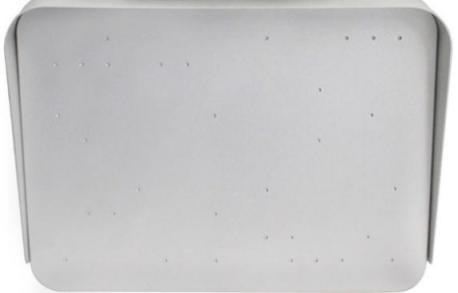

鸣笛抓拍用麦克风阵列（平面阵列）

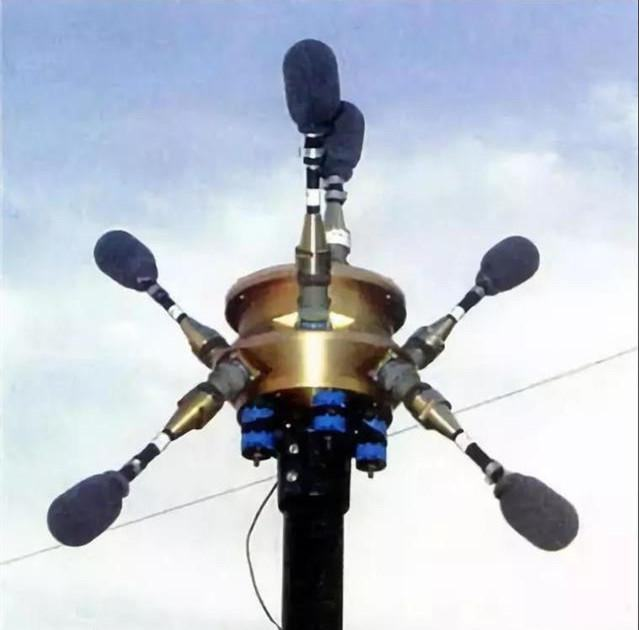

反偷袭手系统

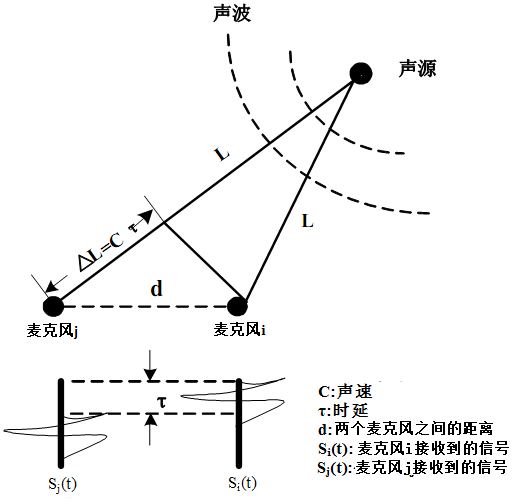

所谓声源定位 ，就是使用一组凭证一定几何位置摆放的麦克风定作声源的空间位置。关于空间中位于差别位置的两个麦克风而言 ，声源只要不位于它们之间的中线上 ，那么它们和声源之间的距离就保存差别 ，如下图所示�？梢钥闯� ，声源与两个麦克风之间保存距离差△L=Cτ ，因此 ，声波抵达两个麦克风的信号在时间上保存时延τ=△L/C。理想情形下 ，麦克风i和j吸收的信号知足关系Si=Sj(t-τ)。

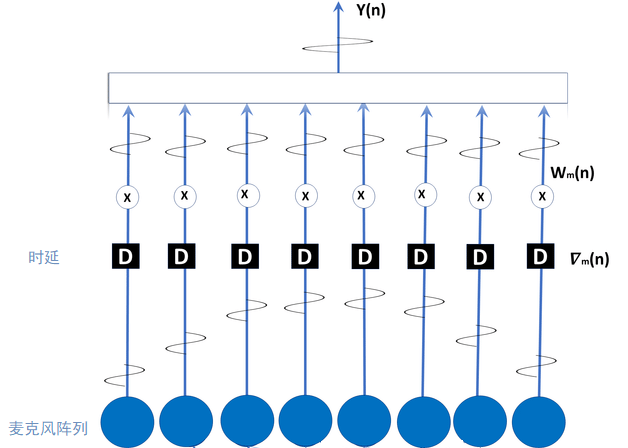

假设麦克风的数目为M ，第i个麦克风吸收到的信号为 ，对举行时延对齐后 ，累加可得
上式中 ，指的是当阵列指向搜索点时的可控时延 ，与麦克风的数目、阵列孔径、声源的入射角以及采样频率成正比 ，与声音的撒播速率成反比。累加输出的功率 ，即波束的功率为
是的频域体现。声源的位置可凭证下式盘算：
通过控制阵列偏向来指导波束 ，使波束输出功率大的点就是声源的位置。
麦克风阵列的性能指标包括主瓣宽度（波束宽度）、旁瓣增益、阵列增益等。从定位的角度出发 ，阵列增益是无关的性能指标 ，需要思量主瓣宽度和旁瓣增益这两个指标。

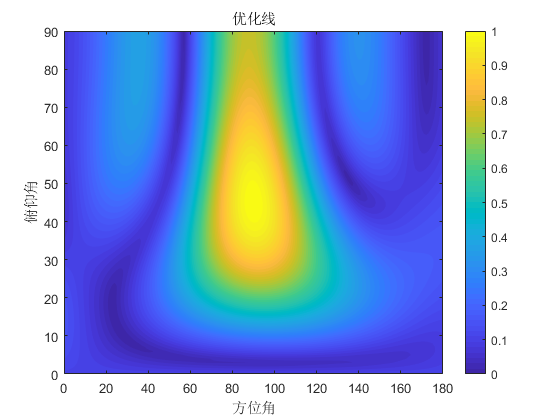

波束图示例
通常情形下 ，在麦克风数目相同的情形下 ，麦克风漫衍形式越规则 ，主瓣宽度和旁瓣增益会越大。下面给出了两个麦克风阵列构型 ，都由32个麦克风组成 ，从对应波束图中可以显着看到这一纪律。因此 ，在设计麦克风阵列时 ，应该尽可能地设计优化构型 ，而不是选择匀称的规则构型。

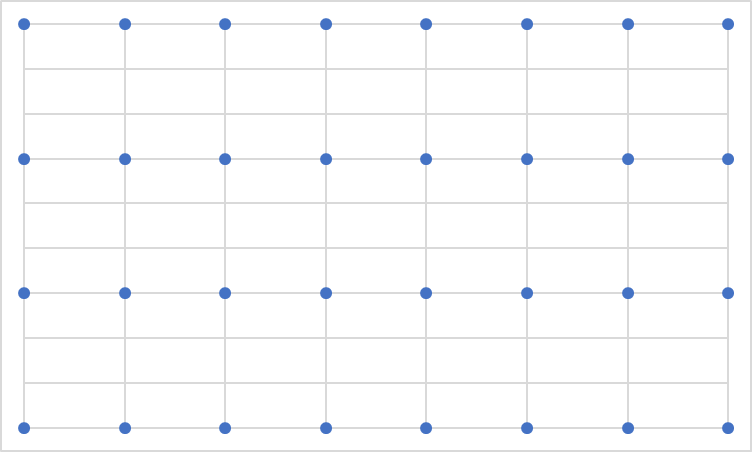

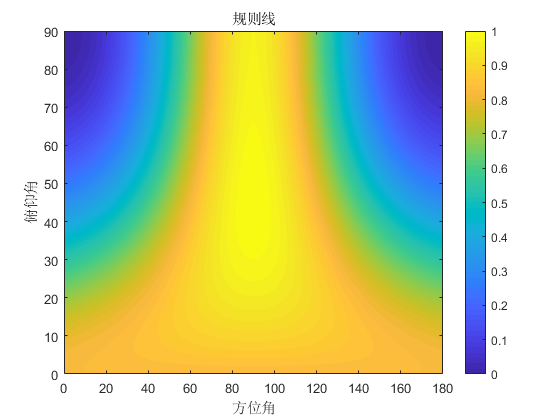

规则型阵列及其波束图

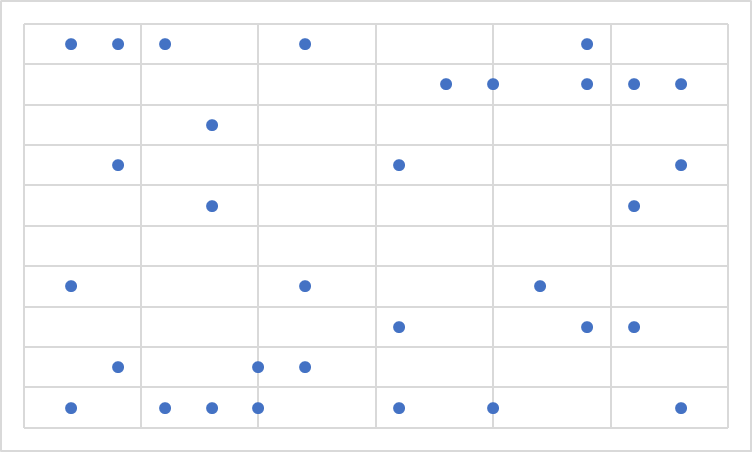

非规则型阵列及其波束图
现在 ，获得普遍应用的声学定位手艺莫过于交通领域中的鸣笛抓拍辖档退 ，现实上这也是声学照相机的一个详细应用。纵观市场上已有的鸣笛抓拍系统 ，基本都是由一个平面麦克风阵列、一个电警（卡口）相机和主机组成 ，麦克风阵列用于鸣笛声音定位、相机用于识别鸣笛车辆车牌并抓拍图片天生证据。
系统的整个抓拍流程如下图所示。在前端 ，系统捕获到无邪车鸣笛声音 ，启动定位剖析软件举行定位 ，若是定位效果位于抓拍视野规模内 ，则启动高清相机举行抓拍 ；凭证定位坐标 ，举行相关车辆的车牌识别 ，若是能够识别出切合要求的车牌 ，则将车牌推送到LED屏显示 ，同时天生完整证据链 ，包括车牌图片及识别效果、车辆特写、车辆全景、鸣笛云图、鸣笛声纹图和鸣笛历程的音视频（叠加云图） ，并将其推送到后台。

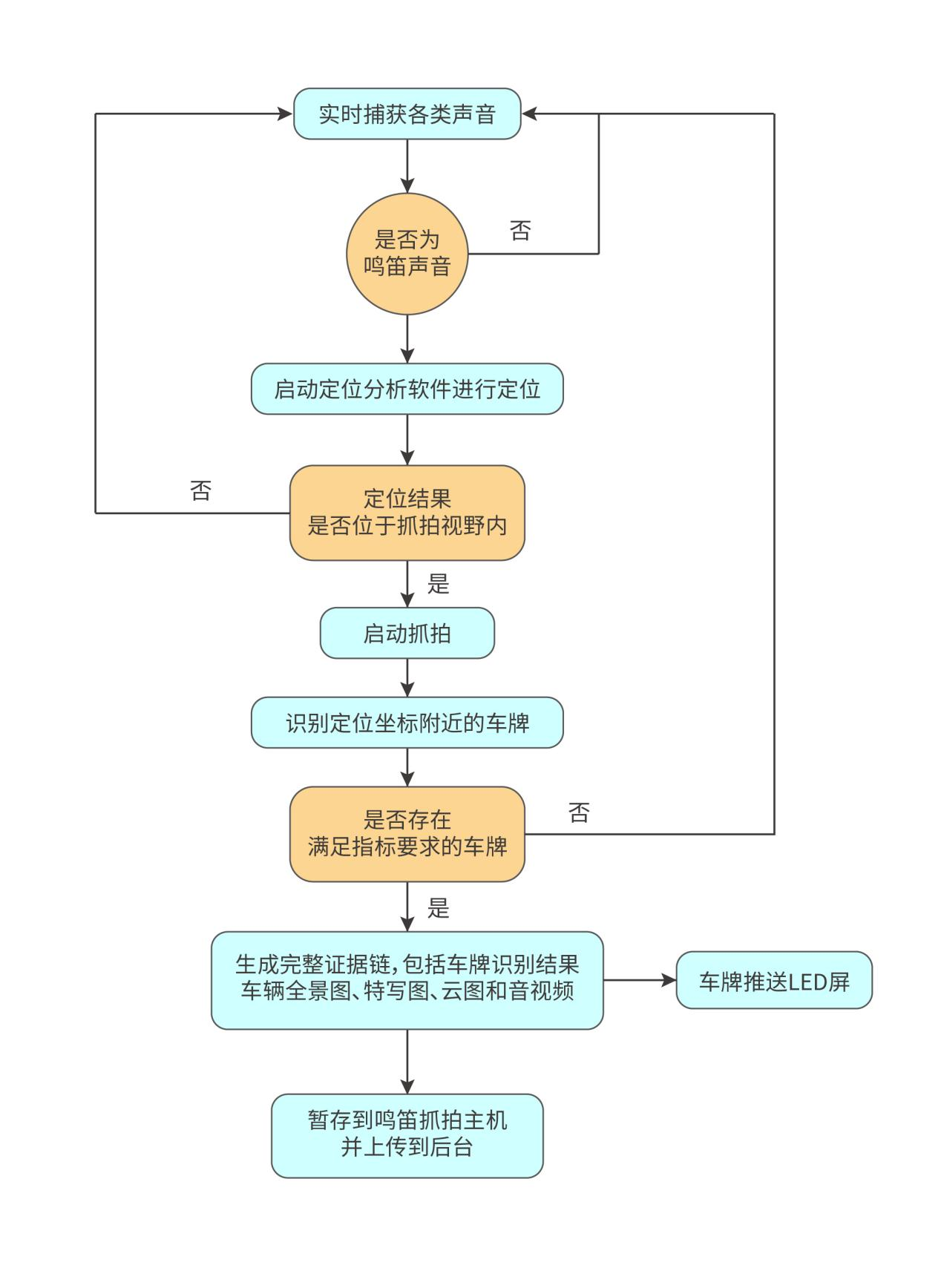

鸣笛抓拍事情流程

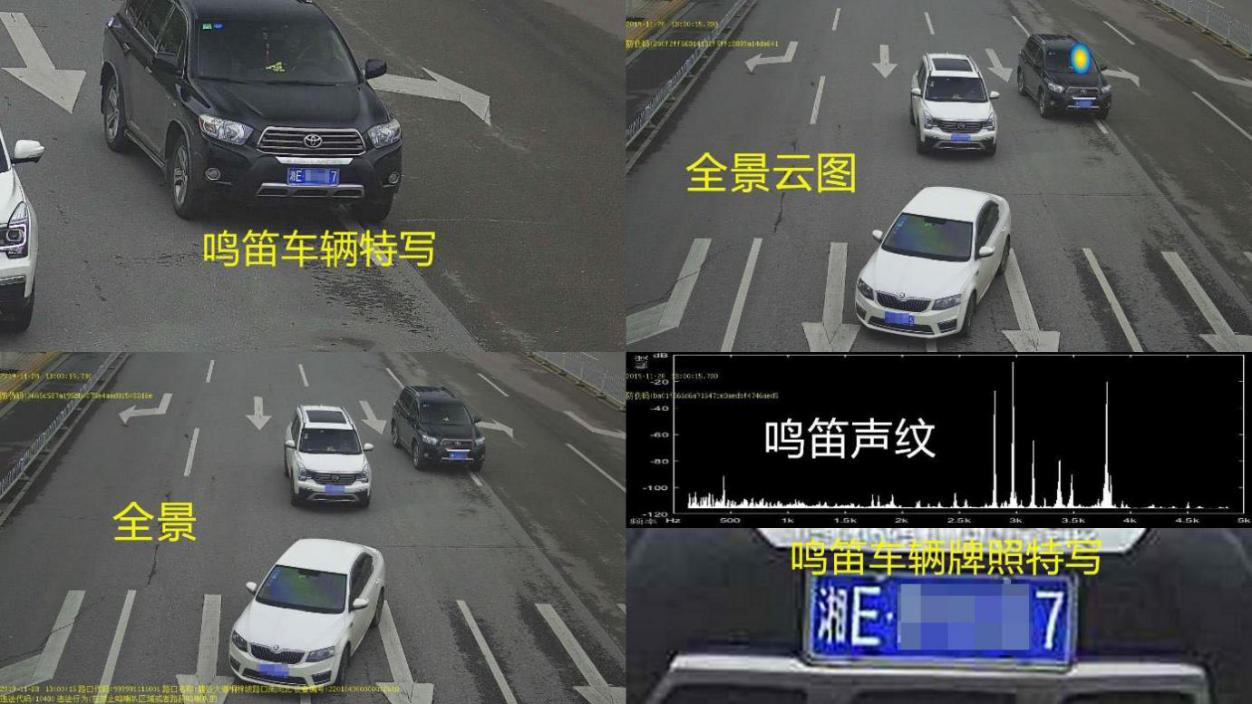

系统盘算监测路面有用探测区域的声音巨细漫衍 ，用颜色体现声音相对巨细天生声音漫衍图 ，声音漫衍与高清图片叠加形成声音云图 ，对鸣笛声一连收罗剖析 ，一连天生声音云图 ，声音云图叠加到视频上一连播放天生“声音视频” ；同时 ，自动天生4张图片（违法时刻车辆全景图、全景云图、车辆特写图和车牌特写与鸣笛频谱图）和音视频证据 ，其证据支持添加水印信息、防伪信息。证据信息如下图所示。
A1：不会。首先在算法上举行处置惩罚 ，若是两车距离特殊近 ，后车鸣笛声音会被前车遮挡 ，抵达声呐阵列已经不是直达波 ，可以在定位算法上扫除这种定位效果 ，不予定位抓拍 ；其次 ，通过对抓拍图像的结构化处置惩罚 ，设计合适的定位光斑与车辆方框的“容纳”算法 ，可准确判断鸣笛光斑所在车辆位置。
A2：不会。对抓拍图像举行结构化处置惩罚 ，可以准确区分出电动车/摩托车、无邪车、自行车等 ，凭证定位光斑的位置 ，可以准确判断出鸣笛来自于电动车/摩托车。
A3：若是多台车在统一时刻按下喇叭 ，又在统一时刻松开喇叭 ，那么这段时间只会定位一台鸣笛车辆 ；若是两台车的按喇叭时刻前后相差数十毫秒以上 ，系统可以定位到两台车辆。
